XH1540P
表面実装用 プリント板二段重ね用コンスルー XHシリーズ(10本入)ピッチ 1.27mm 高さ 5.0mm 40ピン
マルツコード：
M1071-10
品質ランク：
M1
自社在庫数：
0袋
（ 2025/09/14 22:12 現在）

納期：
20営業日程度
数量
1袋以上
￥7,820.00
(税込￥8,602.00)
20袋以上
￥7,429.00
(税込￥8,171.00)
50袋以上
￥7,038.00
(税込￥7,741.00)
100袋以上
￥6,647.00
(税込￥7,311.00)

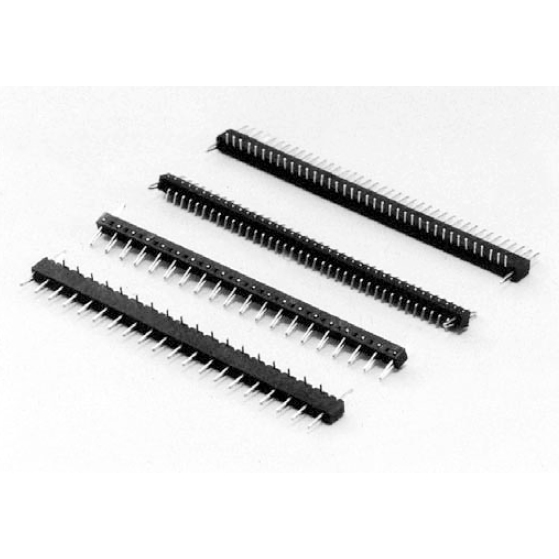

表面実装用 プリント板二段重ね用コンスルー XHシリーズ(10本入)ピッチ 1.27mm 高さ 5.0mm 40ピン【XH-1-5-40P】

の概要
・ピッチ　：1.27mm
・材質　：ピン部・・・ベリリウム銅、ニッケル下地金メッキ　樹脂部・・・LCP樹脂黒色（UL94V-0）
・定格電流　：1A
・定格電圧　：125V　AC DC
・接触抵抗　：30mΩ以下
・絶縁抵抗　：500MΩ以上
・絶縁耐圧　：1000V、AC、DC１分間

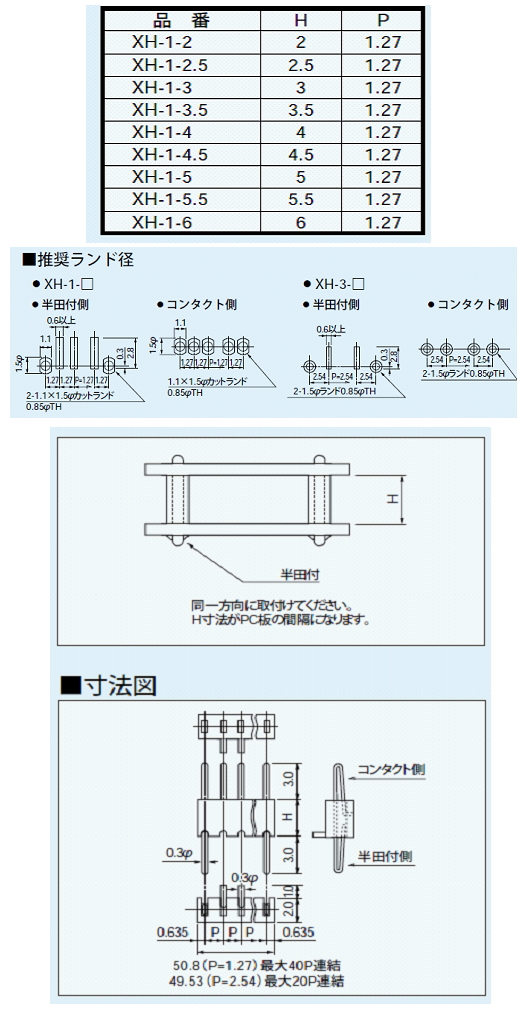

・プリント板適合スルーホール穴　：0.8〜0.9φTH仕上り径（コンタクト側）
・プリント板適合板厚　：0.8〜1.6t
・使用温度範囲　：-40〜＋125℃
・使用湿度範囲　：0〜85％ＲＨ（結露しないこと）
・使用回数　：50回以下
・入数　：10本

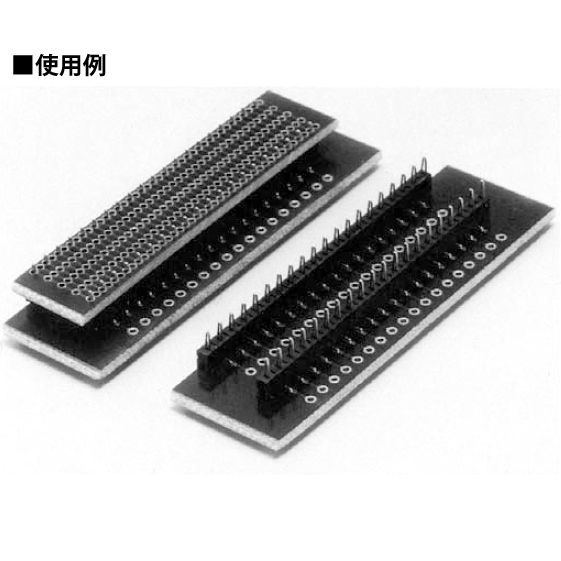

表面実装用基板に使用するタイプです。

片側（半田付側）は表面実装用基板、片側（コンタクト側）は通常のスルーホール基板となります。

両サイドに位置決めピンがつきます。

銅の酸化が早い為抜き差し側が銅スルーホール基板には使用できません。
