DIP変換基板(16ピン・SSOP/SOP・5枚)【D016】

数量
1セット以上
¥477(税抜)
100セット以上
¥452(税抜)
200セット以上
¥431(税抜)
自社在庫数
44セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

ベース基板との接続には丸ピンICソケット(21501*40E、XR2C3211Nなど)と丸ピンプラグ(HW309-1X40PIN、XR2P-3241など)を使います。(基板の幅が広いので16ピンのDIPソケットは使えません。1列ソケットを8ピン分2列使います。)
ピン穴は下穴φ0.7mmのスルーホールなので基板接続用のピンヘッダーではピンが太過ぎる恐れがあります。

【仕様】

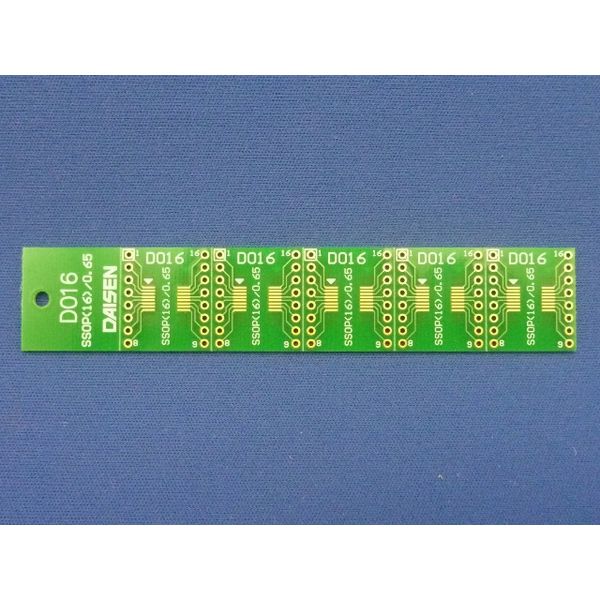

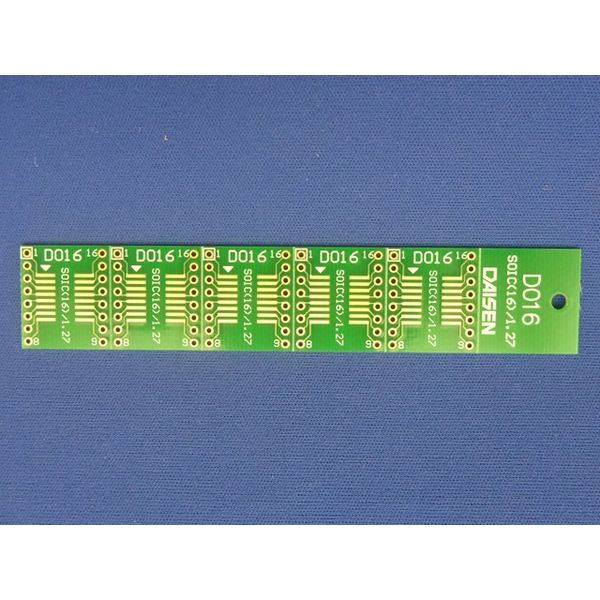

・変換内容・変換前:表面(部品面)ピッチ SSOP 0.65mm、裏面(ハンダ面)ピッチ SOP 1.27mm
・変換内容・変換後:2.54mmピッチ
・材質:両面ガラスエポキシ
・寸法:18.3mm×20.83mm
・板厚:1.0t

■ピン数違いはこちらからお選びいただけます

6ピン8ピン14ピン16ピン20ピン28ピン48ピン
