実験用800M〜6GHz広帯域90°ハイブリッド【MZ-Qhybrid】

実験用800M〜6GHz広帯域90°ハイブリッド【MZ-Qhybrid】

メーカー名:
型番:
MZ-Qhybrid
品質ランク:
M1
数量

自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥54,000.00
(税込¥59,400.00)

実験用800M〜6GHz広帯域90°ハイブリッド【MZ-Qhybrid】の概要

800M~6GHzのI/Q信号の加算やシングルのIF信号のI/Q分離ができるモジュールキット


本製品は、800M~6GHzの周波数帯域で、I/Q信号を加算してシングルの信号に混合したり、またシングル信号をI/Q信号に分離したりすることができる混合・分離モジュールのキットです。

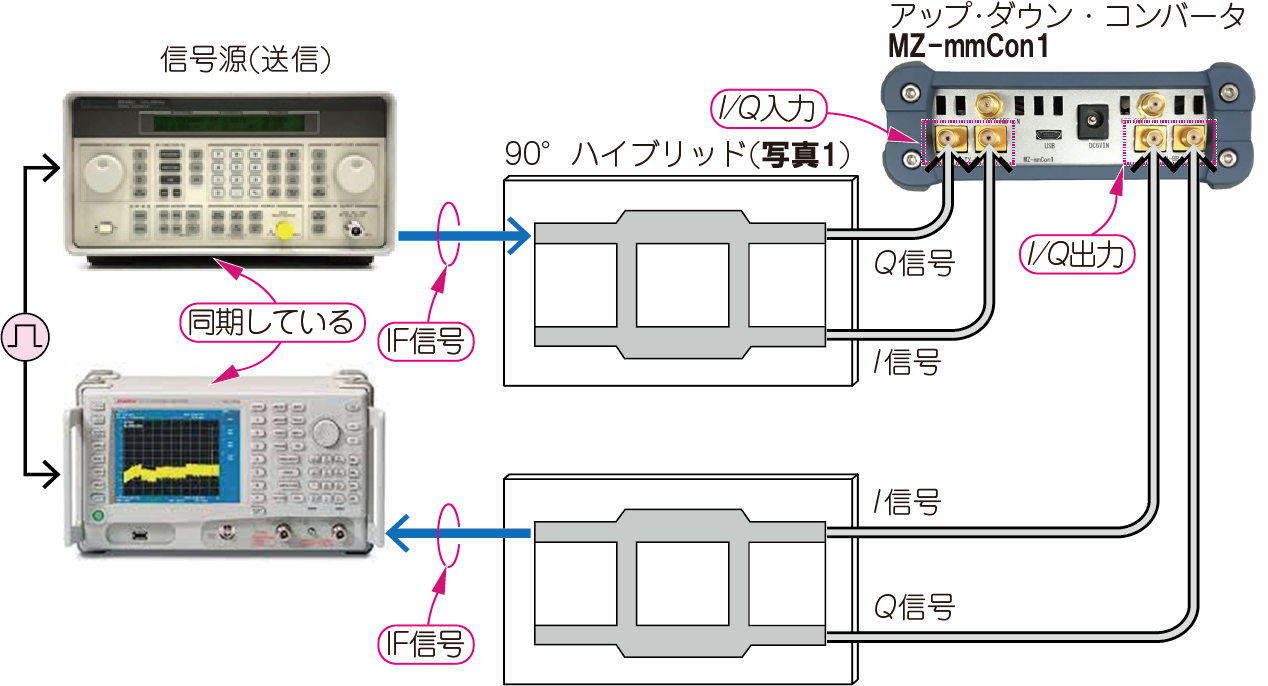

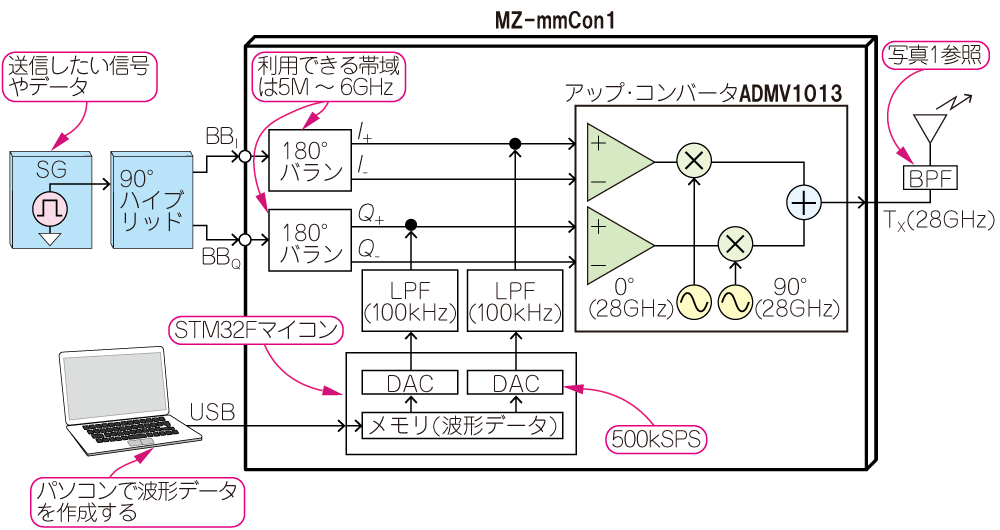

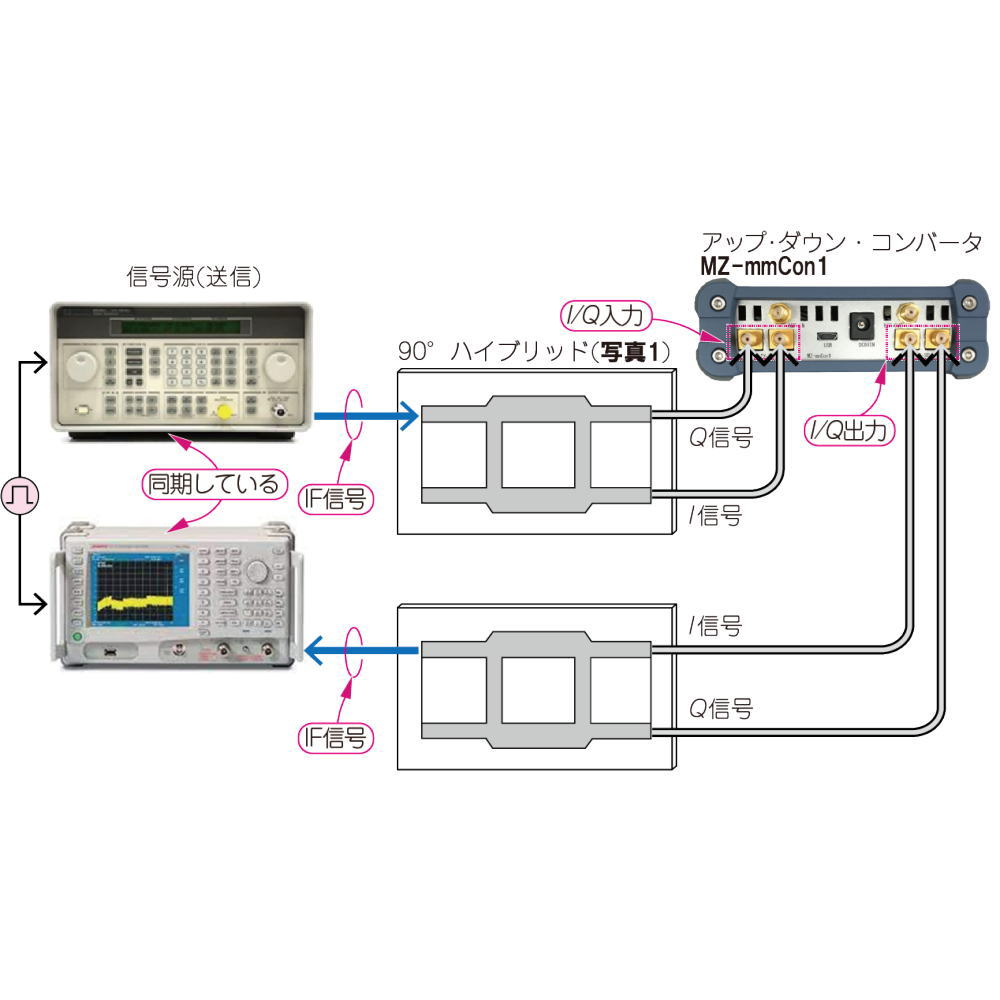

ミリ波の5Gに対応したアップダウンコンバータMZ-mmCon1と組み合わせて利用することができます。また、ダイバシティアンテナと組み合わせてフェージングに強い受信システムを作ることも可能です。バランスアンプやアンテナフィード、フェーズシフタなど、さまざまなRFシステムに使用できます。

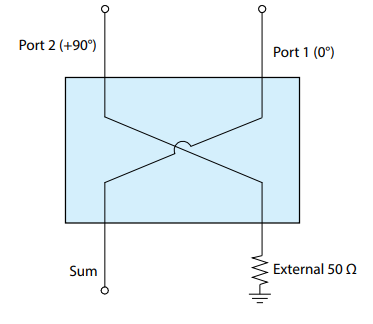

90°の位相シフトでほぼ等しい信号を生成する2ウェイ90°パワープリッタ“QCH-63B+(mini-circuits製)を搭載しています。

【ご購入いただく際のお願い】
・納品まで約1か月かかることがあります。
・本製品は技術適合証明を取得しておりません。電波暗室でご利用ください。

・設計・開発:加藤 隆志(株式会社ラジアン)
・企画:ZEPエンジニアリング


■5G関連キット・モジュール

1.ミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1
2.実験用800M~6GHz 広帯域90°ハイブリッド MZ-Qhybrid
3.実験用27.5G-29.5GHzバンド・パス・フィルタ MZ-mmBPF1
4.実験用28GHzミリ波パッチ・アンテナ MZ-mmAnt1

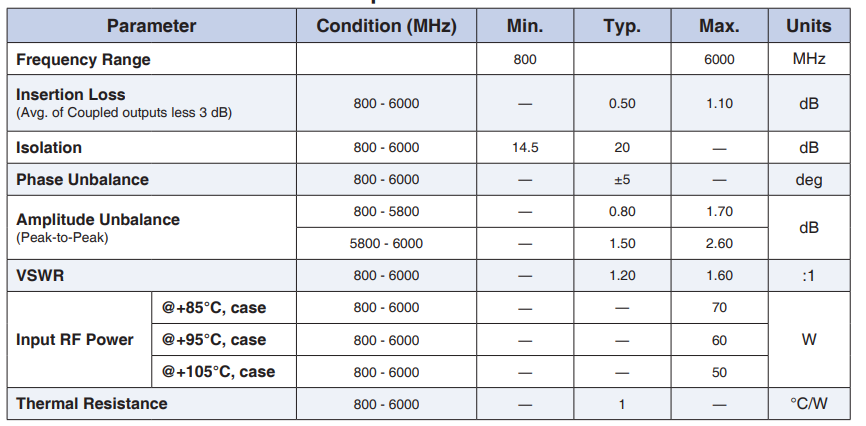

■基本スペック(QCH-63B+のデータシートから)

1.振幅アンバランス: 0.80dB typ.
2.位相アンバランス::±5°typ.
3.入力最大電力:70W @+85°C,50W@+105°C
4.動作周波数:800M~6000MHz
5.基板:t=1.6mm,FR-4,2層

■[動画セミナ] ローカル5G/6G開発の実際と始め方




(a)東京都立大学 ローカル5G環境の概要と活用の方向性(b)ローカル5Gおよび6Gに向けたMIMOハードウェア装置と評価法(c)ローカル5G基地局のハードウェア開発



(d)27G~43GHzミリ波5G用UP/DOWNコンバータ Radiun-mmCon1(e)ミリ波5Gアンテナ開発の現状

■技術資料

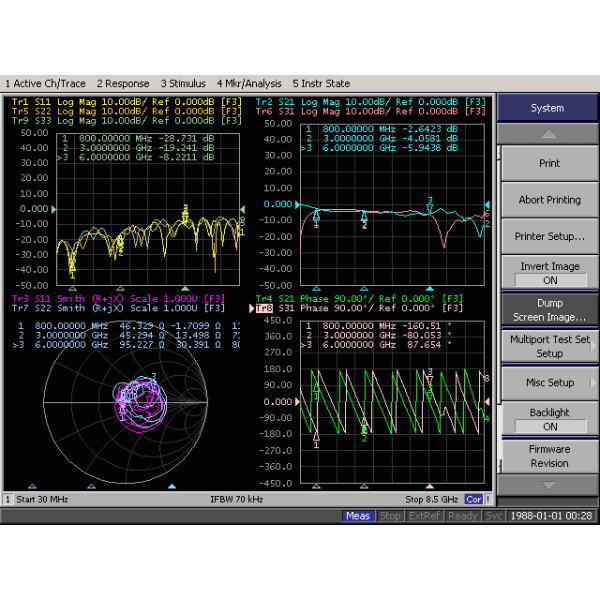

1.本キットのロス特性
2.QCH-63B+のデータシート
3.5G時代の先進ミリ波ディジタル無線実験室[Vol.1 ミリ波の性質と広帯域通信の実験環境]
4.5G時代の先進ミリ波ディジタル無線実験室[Vol.8 初めての28GHzミリ波伝搬実験]
5.5G時代の先進ミリ波ディジタル無線実験室[Vol.9 帯域優先?精度優先?2種類の周波数変換方式]
6.ミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1
