実験用27.5G-29.5GHzバンド・パス・フィルタ【MZ-mmBPF1】

実験用27.5G-29.5GHzバンド・パス・フィルタ【MZ-mmBPF1】

メーカー名:
型番:
MZ-mmBPF1
品質ランク:
M1
数量

自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥127,000.00
(税込¥139,700.00)

実験用27.5G-29.5GHzバンド・パス・フィルタ【MZ-mmBPF1】の概要

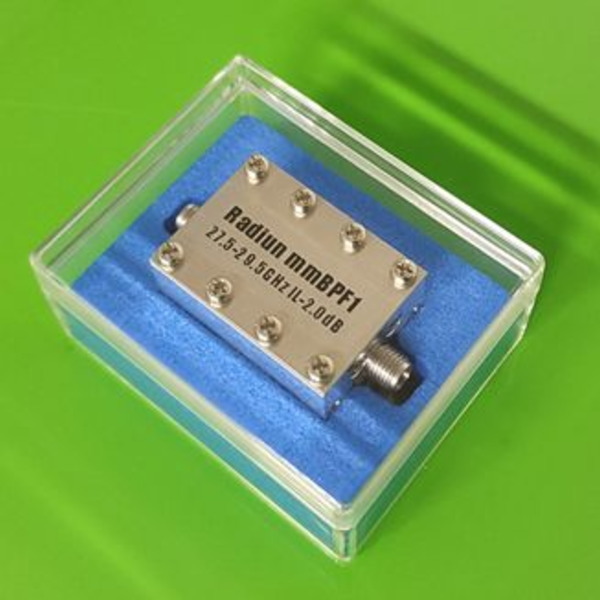

実験用の27.5G~29.5GHzバンド・パス・フィルタのキットモジュール


本製品は、28GHz帯を利用する超広帯域通信“5G”用に開発されたミリ波5G対応アップダウンコンバータMZ-mmCon1の伝搬実験用バンド・パス・フィルタで、5G用ミリ波アンテナ(MZ-mmAnt1など)を使った28GHz帯の無線データ通信の伝搬実験に利用できます。MZ-mmCon1のRF受信端子(Rx)およびRF送信端子(Tx)とミリ波アンテナの間に挿入して使います。通過範囲は27G~31GHz、通過ロスは28GHzで約-2dBです。
本製品は、ミリ波5G用のバンド・パス・フィルタMMCB2528G5T-0001A3(TDK製)を実装した基板を内蔵しています。入出力端子である同軸コネクタは、145-0701-802(Cinch Connectivuty Solutions Jphnson)、ケースはMTB018-001(ミクロ工業)のカスタム品です。電波吸収体MFHT200-75-S1を貼って、アイソレーションを高めています。

【ご購入いただく際のお願い】
・納品まで約1か月かかることがあります。
・本製品は技術適合証明を取得しておりません。電波暗室でご利用ください。

・設計・開発:加藤 隆志(株式会社ラジアン)
・企画:ZEPエンジニアリング

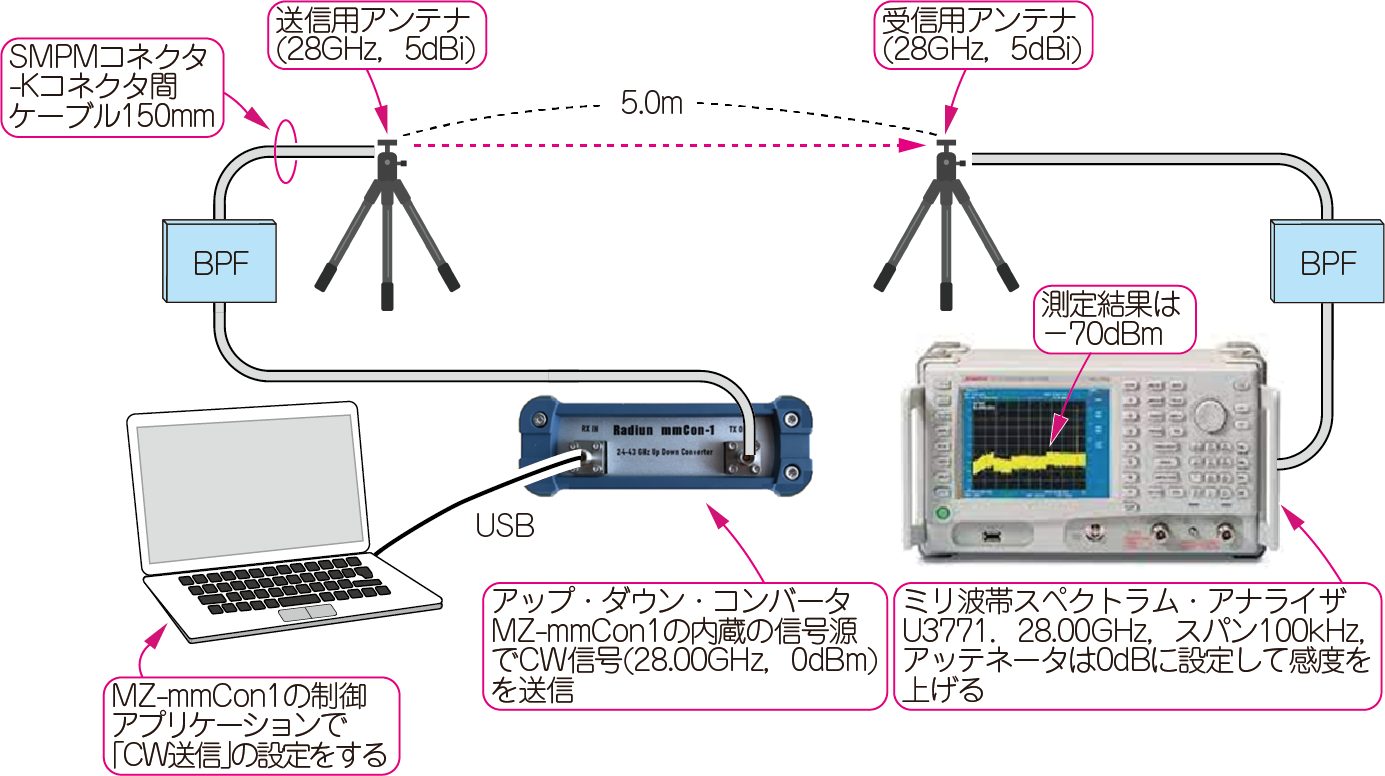

【使用例】ミリ波の伝搬実験
ミリ波帯のスペクトラムアナライザが1台と、アップダウンコンバータMZ-mmCon1が1台、実験用27.5G-29.5GHzバンド・パス・フィルタMZ-mmBPF1が2台、実験用28GHzミリ波パッチ・アンテナMZ-mmAnt1が2台あれば実験ができます。


【技術資料】

1.開発元(Radiun社)紹介ページ「mmCon1用28GHz帯バンドパス・フィルタ mmBPF1」

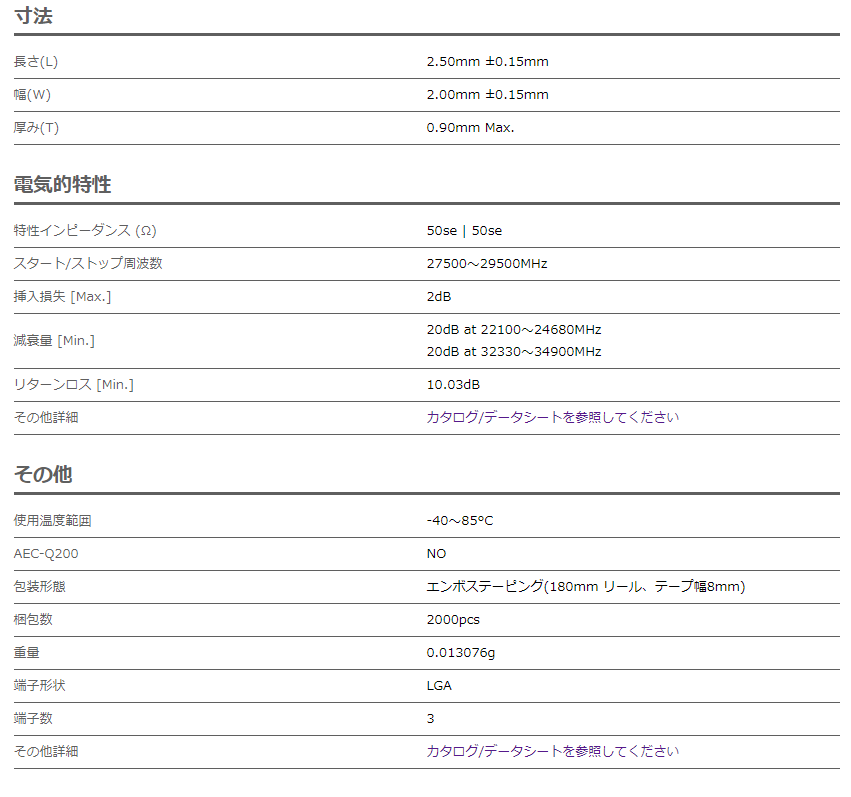

2.ミリ波5G用のバンド・パス・フィルタ MMCB2528G5T-0001A3(TDK)のデータシート


3.5G時代の先進ミリ波ディジタル無線実験室[Vol.1 ミリ波の性質と広帯域通信の実験環境]
4.5G時代の先進ミリ波ディジタル無線実験室[Vol.8 初めての28GHzミリ波伝搬実験]
5.5G時代の先進ミリ波ディジタル無線実験室[Vol.9 帯域優先?精度優先?2種類の周波数変換方式]
6.[キットモジュール]ミリ波5G対応アップダウンコンバータ MZ-mmCon1

■スペック

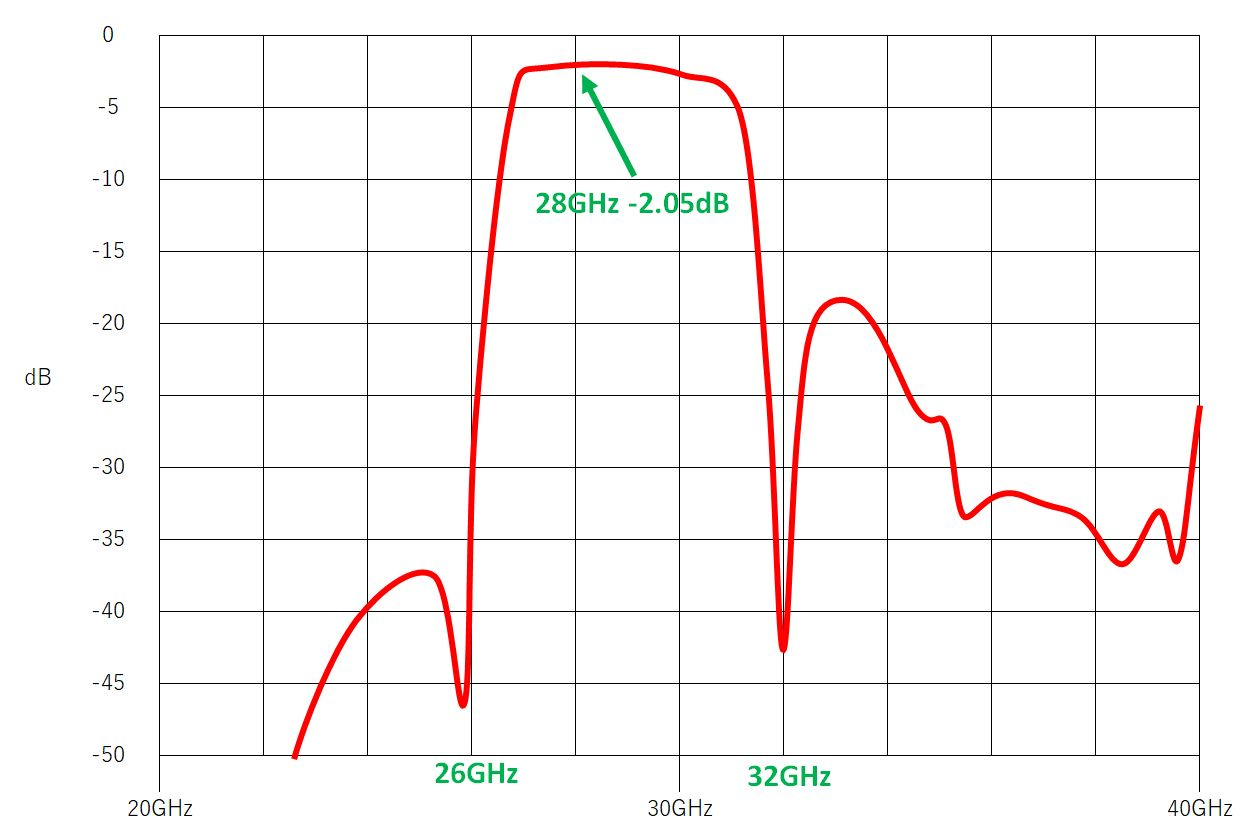

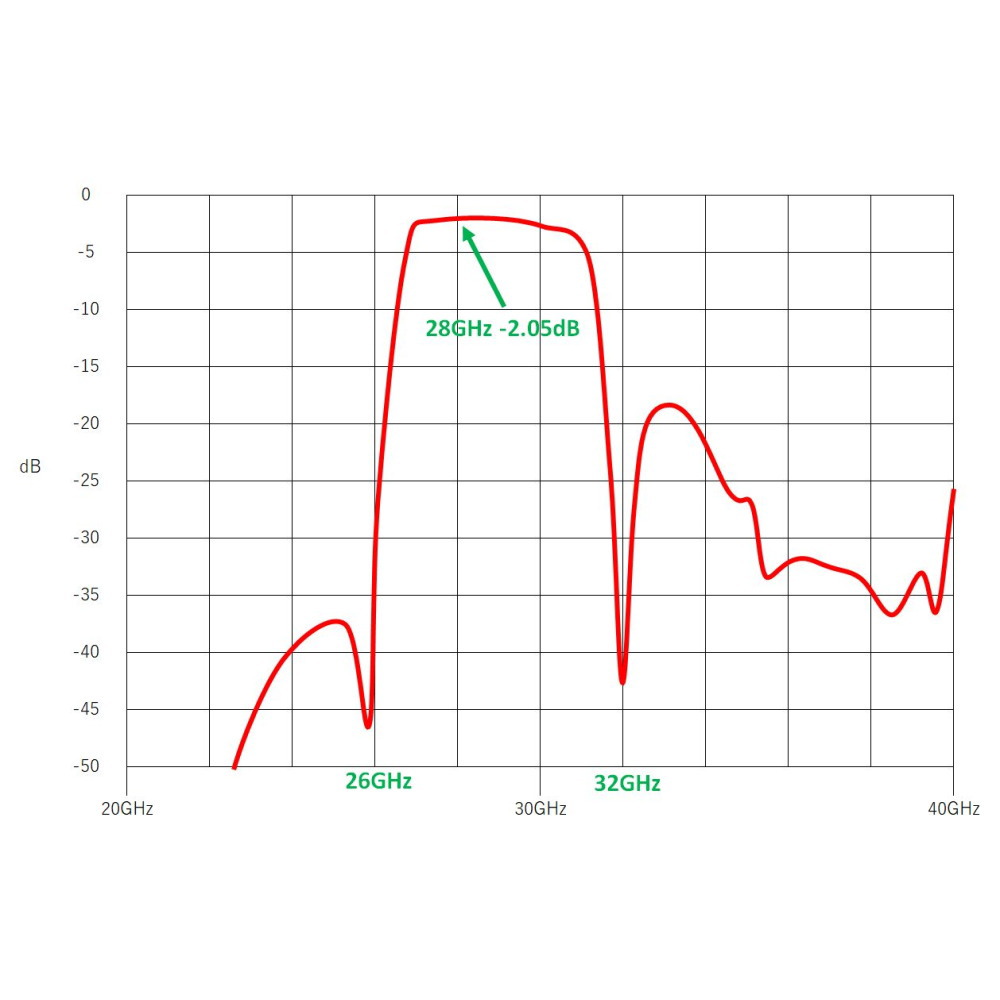

1.通過特性(実測)
 通過範囲:27G~31GHz、通過ロス:28GHzで約-2dB

2.外径
 35×25×16mm
3.備考

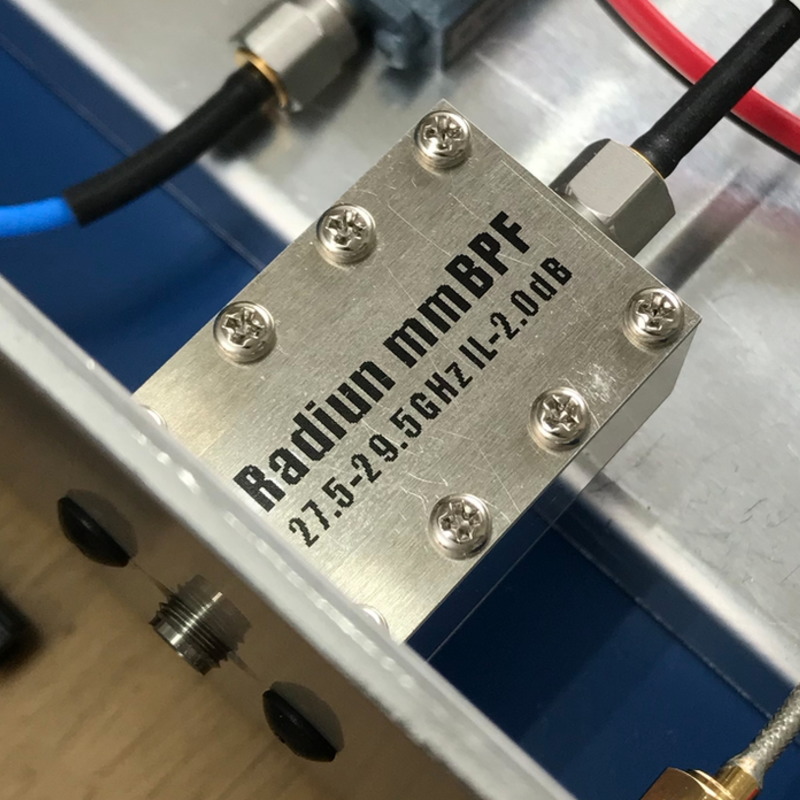

 ケース両端に2.92mmコネクタとM3ネジ穴が付いています。シャーシパネルに直接留めることができるため、大きなロスの原因となる貫通コネクタが不要です。下記の写真に3mm厚のアルミパネルに取り付けた例を示します。

■5G関連キット・モジュール

1.ミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1
2.実験用800M~6GHz 広帯域90°ハイブリッド MZ-Qhybrid
3.実験用27.5G-29.5GHzバンド・パス・フィルタ MZ-mmBPF1
4.実験用28GHzミリ波パッチ・アンテナ MZ-mmAnt1

■[動画セミナ] ローカル5G/6G開発の実際と始め方




(a)東京都立大学 ローカル5G環境の概要と活用の方向性(b)ローカル5Gおよび6Gに向けたMIMOハードウェア装置と評価法(c)ローカル5G基地局のハードウェア開発



(d)27G~43GHzミリ波5G用UP/DOWNコンバータ Radiun-mmCon1(e)ミリ波5Gアンテナ開発の現状
