実験用28GHzミリ波パッチ・アンテナ【MZ-mmAnt1】

実験用28GHzミリ波パッチ・アンテナ【MZ-mmAnt1】

メーカー名:
型番:
MZ-mmAnt1
品質ランク:
M1
数量

自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥34,546.00
(税込¥38,000.00)

実験用28GHzミリ波パッチ・アンテナ【MZ-mmAnt1】の概要

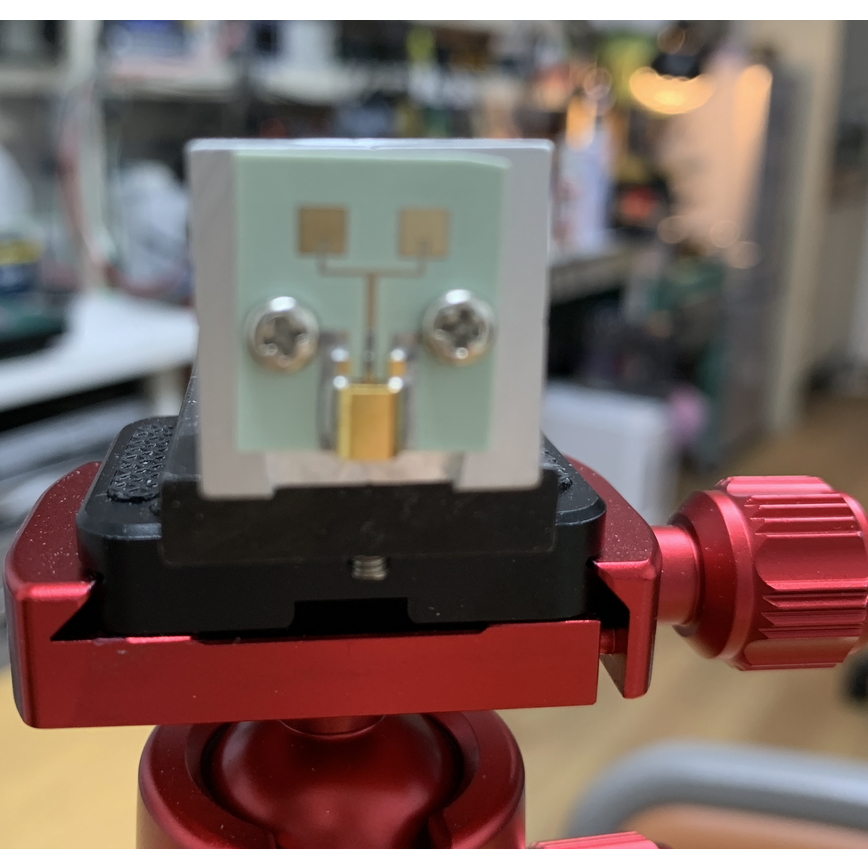

3脚取り付け用アルミ製基台付きの実験用28GHzミリ波パッチ・アンテナ

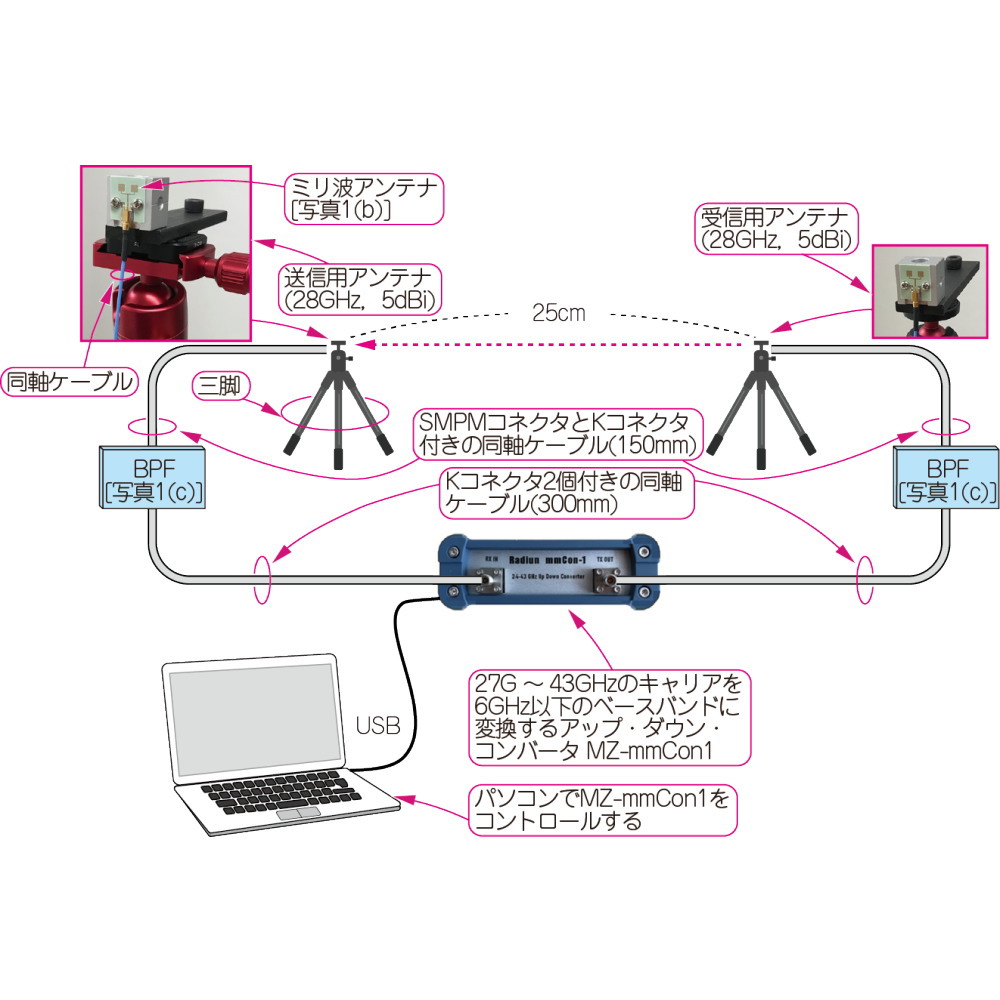

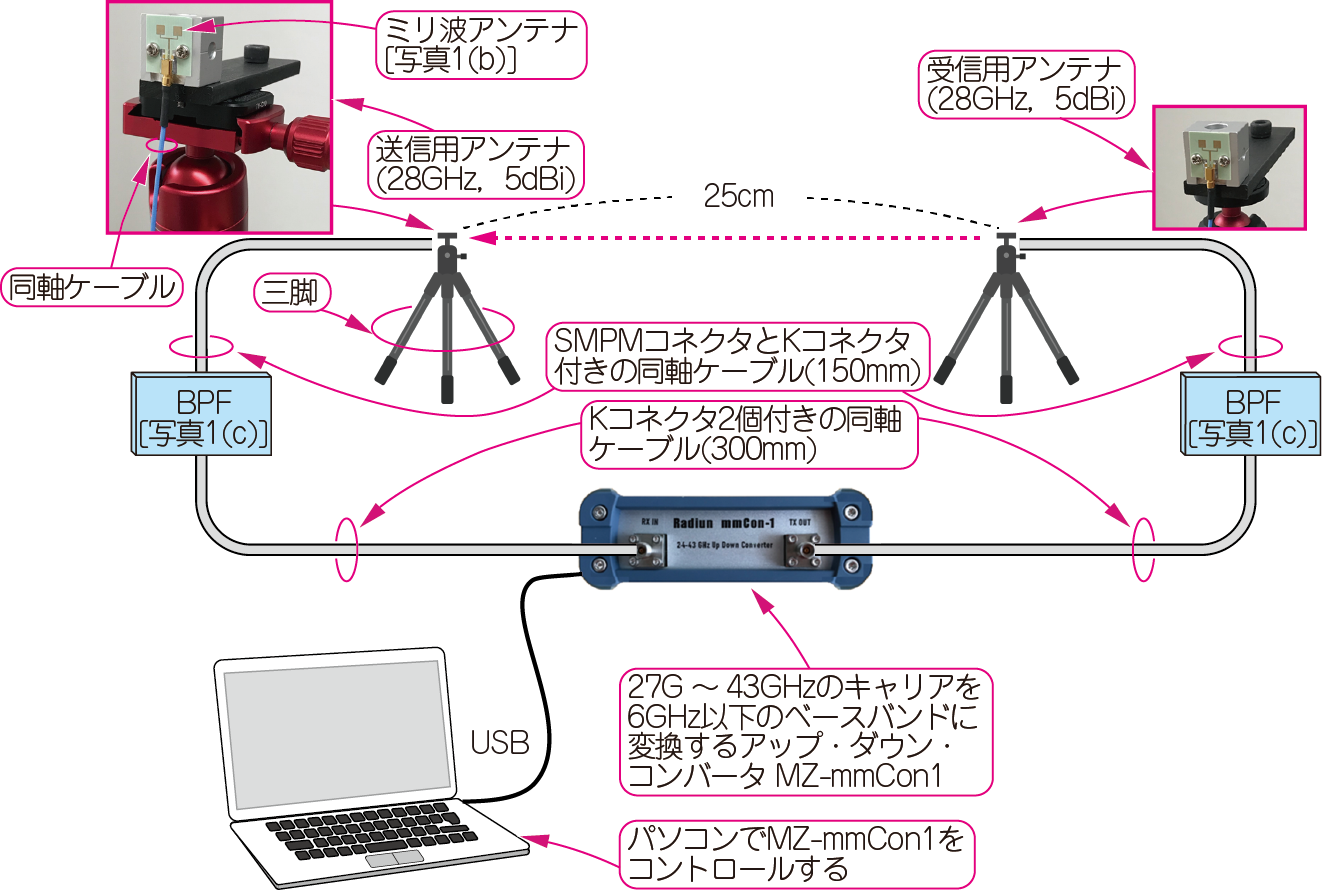

28GHz帯のミリ波伝搬実験用のパッチ・アンテナのキットです。アンテナゲインは約5dBです。下図に、ミリ波5G対応アップダウンコンバータ実験キットMZ-mmCon1との接続例を示します。接続には、別売のSMPMコネクタ-Kコネクタ変換同軸ケーブル7032-6757(Amphenol製)を利用できます。
ネジ穴が付いたアルミ製の基台が付属しており、市販の一般的なムービーやカメラ用の3脚スタンドに取り付けることが可能です。プリント基板材はRogers 4350B、板厚は0.254mmです。


【ご購入いただく際のお願い】
・納品まで約1か月かかることがあります。
・技術適合証明は取得しておりません。本製品は電波暗室でご利用ください。
・3脚スタンドとSMPMコネクタ-Kコネクタ(2.92mm)変換同軸ケーブルは別売です。本体にSMPMコネクタは実装されています。

・設計/開発:加藤 隆志(株式会社ラジアン)
・企画:ZEPエンジニアリング

■5G関連キット・モジュール

1.ミリ波5G対応アップダウンコンバータ MZ-mmCon1
2.実験用800M~6GHz 広帯域90°ハイブリッド MZ-Qhybrid
3.実験用27.5G-29.5GHzバンドパスフィルタ MZ-mmBPF1
4.実験用28GHzミリ波パッチ・アンテナ MZ-mmAnt1

■ローカル5G/6G開発の実際と始め方




(a) 東京都立大学 ローカル5G環境の概要と活用の方向性(b) ローカル5G/6Gに向けたMIMOハードウェア装置と評価法(c) ローカル5G基地局のハードウェア開発



(d) 27G~43GHz 5G用UP/DOWNコンバータ Radiun-mmCon1(e) ミリ波5Gアンテナ開発の現状


【技術資料】

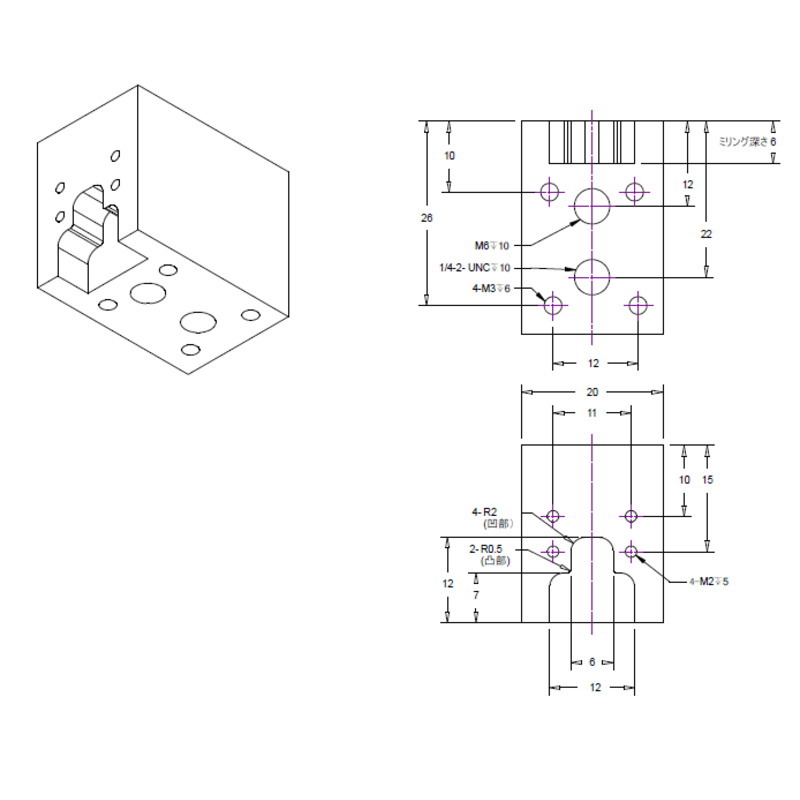

1.本アンテナ・キットのアルミ・ブロックの寸法図
2.SMPMコネクタ-Kコネクタ変換同軸ケーブル 7032-6757データシート
3.[キット・モジュール]ミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1
4.[キット・モジュール]実験用27.5G-29.5GHzバンド・パス・フィルタ MZ-mmBPF1
5.開発元(Radiun社)紹介ページ「mmCon1用28GHz帯バンドパス・フィルタ mmBPF1」
6.5G時代の先進ミリ波ディジタル無線実験室[Vol.1 ミリ波の性質と広帯域通信の実験環境]
7.5G時代の先進ミリ波ディジタル無線実験室[Vol.8 初めての28GHzミリ波伝搬実験]
8.5G時代の先進ミリ波ディジタル無線実験室[Vol.9 帯域優先?精度優先?2種類の周波数変換方式]
