コミュニケーションレシーバー【IC-R9500】

コミュニケーションレシーバー【IC-R9500】

メーカー名:
型番:
IC-R9500
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥1,764,706.00
(税込¥1,941,176.00)

コミュニケーションレシーバー【IC-R9500】の概要

0.005〜3335MHzまでの広帯域のモニタリングと信号分析が可能なコミュニケーションレシーバーです。 ・0.005〜3335MHzの超広帯域をカバー ・ダイナミックレンジ109dB、IP3=+40dBmを実現 ・5つのHi-Spec 1st IF filterを搭載 ・2つの32ビット浮動小数点DSPと24ビットAD・DAコンバーター
一般仕様受信周波数範囲0.005000 ~ 3335.000000MHz
MODEUSB/LSB(J3E)、CW(A1A)、FSK(F1B)、AM(A3E)、FM(F3E)、WFM(F3E)
メモリーチャンネル数 1220チャンネル(オートメモリーライトチャンネル100CH、スキャンスキップ チャンネル100CH、スキャンエッジチャンネル20CHを含む)

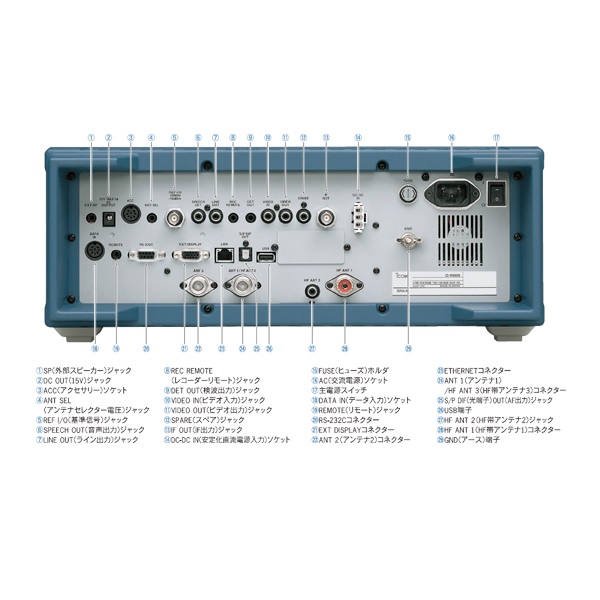

アンテナ端子 HF/30~3335MHz帯用:M型1系統、N型2系統 HF帯用:ピンジャック
アンテナインピーダンス 50Ω不平衡(HF ANT1、ANT1、ANT2コネクター) 500Ω不平衡(HF ANT2コネクター)
スキャンの種類 メモリースキャン、 プログラムスキャン、 ファイン・プログラムスキャン、 ⊿Fスキャン、 ファイン・⊿Fスキャン、 セレクトモードスキャン、 セレクトメモリースキャン、 オートメモリーライトスキャン、 プライオリティースキャン
使用温度範囲0℃~+50℃
周波数安定度0~+50℃にて±0.05ppm以内(ただし、主電源(後面パネル)ONから5分後にて)
周波数分解能最小1Hz
電源電圧AC100V/120V/230V/240V
消費電力 スタンバイ状態(代表値)約100VA以下 受信音量最大時(代表値)約100VA以下
外形寸法約424(W) × 149(H) × 340(D)[mm](突起物を除く)
接地方式マイナス接地
重量約20kg
受信部受信方式 HF:トリプルスーパーヘテロダイン方式 V/UHF:クワッドスーパーヘテロダイン方式
中間周波数 HF帯 第一 58.7MHz、 第二 10.7MHz、 第三 48kHz V/UHF帯 第一 278.7/778.7MHz、 第二 58.7MHz、第三 10.7MHz、 第四 48kHz
相互変調歪み(代表値)ダイナミックレンジ109dB(14.100MHz、100kHz間隔、プリアンプOFF時)
受信感度(代表値) SSB/CW/FSK(SSB/FSKはBW=2.4kHz、CWはBW=0.5kHz;10dB S/N時) 0.100~ 1.799MHz -6dBμ (プリアンプ1 ON時) 1.800~ 29.999MHz -14dBμ (プリアンプ1 ON時) 30.000~ 2499.999MHz -10dBμ (プリアンプON時) 2500.000~ 2999.999MHz -10dBμ (プリアンプON時) 3000.000~ 3335.000MHz  0dBμ (プリアンプON時) AM (BW=6kHz;10dB S/N時) 0.100~ 1.799MHz 16dBμ (プリアンプ1 ON時) 1.800~ 29.999MHz 8dBμ (プリアンプ1 ON時) 30.000~ 2499.999MHz 11dBμ (プリアンプON時) 2500.000~ 2999.999MHz 11dBμ (プリアンプON時) 3000.000~ 3335.000MHz 21dBμ (プリアンプON時) FM (BW=15kHz;12dB SINAD時) 28.000~ 29.999MHz -6dBμ (プリアンプ1 ON時) 30.000~ 2499.999MHz -6dBμ (プリアンプON時) 2500.000~ 2999.999MHz -6dBμ (プリアンプON時) 3000.000~ 3335.000MHz  4dBμ (プリアンプON時) FM50k (BW=50kHz;12dB SINAD時) 28.000~ 29.999MHz -3dBμ (プリアンプ1 ON時) 30.000~ 2499.999MHz -3dBμ (プリアンプON時) 2500.000~ 2999.999MHz -3dBμ (プリアンプON時) 3000.000~ 3335.000MHz  7dBμ (プリアンプON時) WFM (BW=180kHz;12dB SINAD時) 30.000~ 2499.999MHz 3dBμ (プリアンプON時) 2500.000~ 2999.999MHz 3dBμ (プリアンプON時) 3000.000~ 3335.000MHz 13dBμ (プリアンプON時)
選択度(代表値) SSB/FSK (BW=2.4kHz) 2.4kHz以上/-3dB、3.6kHz以下/-60dB CW (BW=500Hz) 500Hz以上/-3dB、700Hz以下/-60dB AM (BW=6kHz) 6.0kHz以上/-3dB、15kHz以下/-60dB FM (BW=15kHz) 12kHz以上/-3dB、25kHz以下/-60dB WFM 180kHz以上/-6dB
スプリアス妨害比 0.1 ~ 30MHz 70dB以上 30 ~ 2500MHz 50dB以上 2500 ~ 3000MHz 40dB以上
低周波出力2.6W以上 (8Ω負荷)
低周波負荷インピーダンス
