LED用ソケット 45°(10個入)【LQ-45-0.5】

LED用ソケット 45°(10個入)【LQ-45-0.5】

メーカー名:
型番:
LQ-45-0.5
環境区分:
RoHS対応
品質ランク:
S1
数量

納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1袋以上
¥1,470.00
(税込¥1,617.00)
50袋以上
¥1,397.00
(税込¥1,536.00)
100袋以上
¥1,294.00
(税込¥1,423.00)
200袋以上
¥1,176.00
(税込¥1,293.00)

LED用ソケット 45°(10個入)【LQ-45-0.5】の概要

・パッケージ :LQ
・内容 :LED用ソケット
・適合LED径 :Φ0.45〜0.6
・色 :金メッキ
・タイプ :傾斜45°

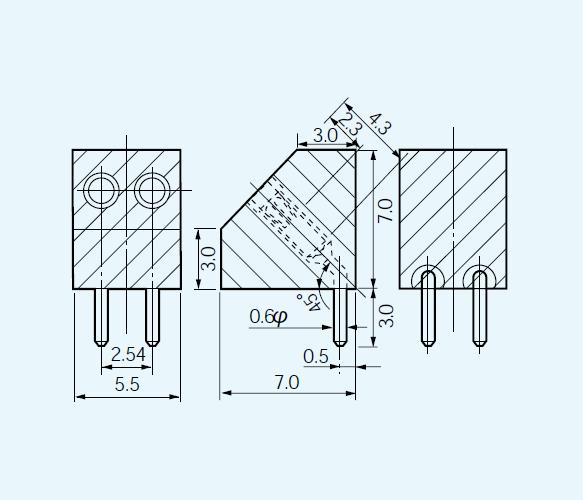

・ホルダーサイズ
・入数 :10
・材質 :樹脂部:PPS黒色(UL94V-0) / ソケット部:ボディ…黄銅 ・ コンタクト…ベリリウム銅
・処理 :ニッケル下地金メッキ
・定格電流 :1A
・接触抵抗 :10mΩ以下
・絶縁抵抗 :500MΩ以上
・絶縁耐圧 :1000V AC、DC1分間
・挿抜回数/挿抜力 :100回以上 / 140g以上
・リフロー :可
・使用温度範囲 :-40〜+125℃
・プリント基板取付穴径 :Φ0.8

Φ3、Φ5のLEDが入るソケットです。

LEDの使い方を基礎から解説。
点灯回路の設計例や、接続時の注意点など、ご案内いたします。

LED基本ガイド
