表面実装用コネクター(2000本入)【HH-1-G-T】

表面実装用コネクター(2000本入)【HH-1-G-T】

メーカー名:
型番:
HH-1-G-T
環境区分:
RoHS対応
品質ランク:
M1
数量
処理
梱包形態

1セット以上
¥127,667.00
(税込¥140,433.00)
納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

表面実装用コネクター(2000本入)【HH-1-G-T】の概要

・材質 :ボディ:黄銅 コンタクト:ベリリウム銅
・処理 :ボディ:ニッケル下地金メッキ コンタクト部:ニッケル下地金メッキ
・定格電流 :1A
・接触抵抗 :10mΩ以下
・使用温度範囲 :-40~+125℃
・挿抜回数 :100回以上
・挿入力 :70g以上
・抜去力 :70g以上
・適合オスピン径 :φ0.45~0.6mm
・梱包状態 :リール
・入り数 :2000個

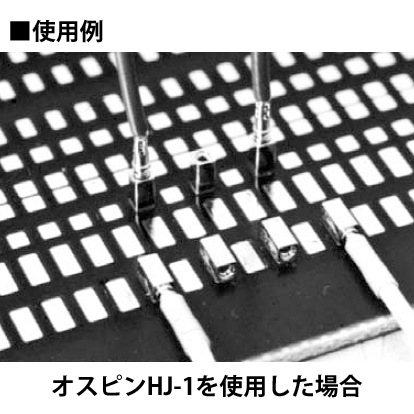

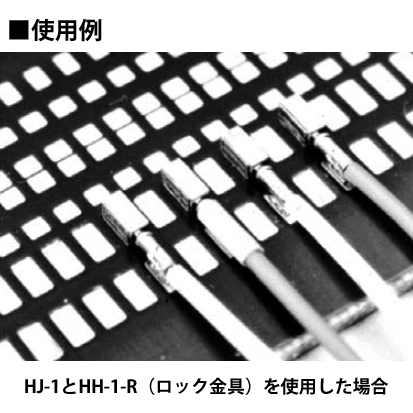

・表面実装用基板に取付けられる超小型のコネクターです。

・本製品を使用すればバラバラの状態で信号ラインを取出す事ができる為、パターンを集約化しなくて良いのでパターン設計が簡単になります。

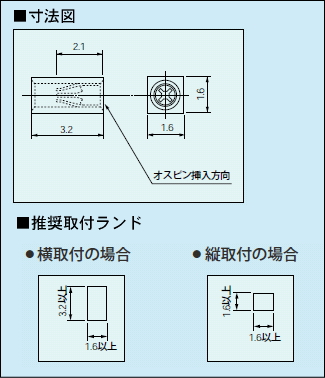

・縦、横、自由な方向で取付可能

・手作業のバラタイプと自動挿入用のエンボステープ入りの2種類ございます。
