OQ-13-5-20P
表面実装用連結ピン 2.54mmピッチ(10本入)
マルツコード：
M8729-4
品質ランク：
M1
自社在庫数：
0セット
（ 2025/09/23 11:40 現在）

納期：
5営業日程度
数量
1セット以上
￥2,890
(税込￥3,179)
20セット以上
￥2,746
(税込￥3,020)
50セット以上
￥2,601
(税込￥2,861)
100セット以上
￥2,457
(税込￥2,702)

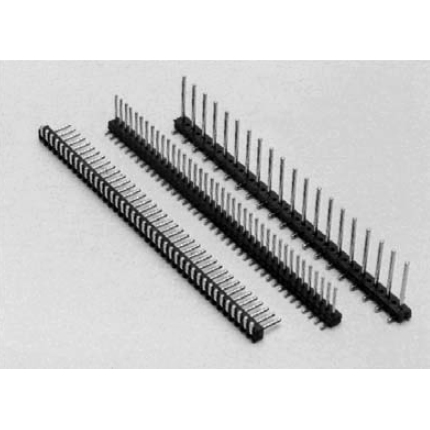

表面実装用連結ピン 2.54mmピッチ(10本入)【OQ-13-5-20P】

の概要
・材質　：樹脂部：PCT黒色（UL94V-0）　ピン部：リン青銅
・処理　：ニッケル下地金メッキ
・定格電流　：2A
・絶縁抵抗　：500MΩ以上
・絶縁耐圧　：1000V　AC.DC1分間
・使用温度範囲　：-40℃〜+125℃
・連結数　：20P
・ピンの高さ　：5mm
・入り数　：10個

・表面実装基板、アルミ基板、鉄基板、セラミック基板等、穴のあけられない場合のオスピンとして御利用下さい。

・Ｈ.ＩＣの足等にも御利用出来ます。

・1.27mmピッチ40P連結、1.778mmピッチ32連結、2.54mmピッチ20P連結

※実装時の御注意
長い連結数で御使用の場合、リフロー時樹脂部にソリが発生することがありますので、数ヶ所に接着剤をつけて下さい。

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。
